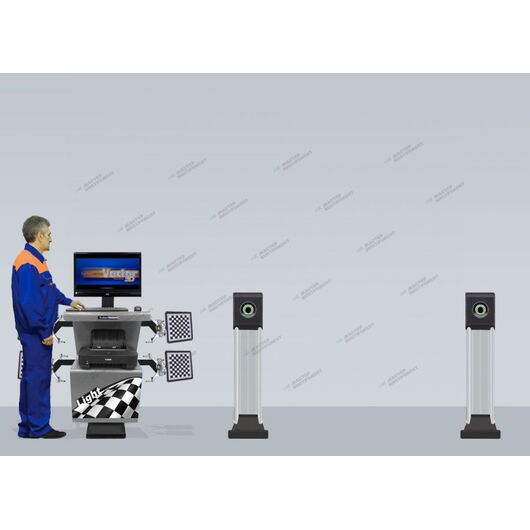

Стенд сход-развал 3D Техно Вектор 7 7202M1A

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Облегченная компьютерная стойка. Отдельно стоящая.

Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.

Обеспечивает возможность сквозного проезда.

Расстояние от камер до центра передних поворотных платформ 1500 - 2500 мм, рекомендуемое расстояние 2200 мм

Модификации прибора 7202 M 1 A – оснащаются 2 неподвижными камерами (2x1,3Мп), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип M) предназначена для напольной установки стенда. Измерительные и регулировочные работы проводятся на яме. Обеспечивается сквозной проезд.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:
Таблицадля передней и задней оси:для передней оси (управляемые колеса):
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей




угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.


Комплектация:
Система машинного зрения 1 Облегченная компьютерная стойка. Отдельно стоящая. 1 Электронный блок 1 Мишени с градиентным рисунком 4 Самоцентрирующийся колесный адаптер (захват) 4 Стопор руля 1 Упор для тормоза 1 Поворотная платформа 2 Приемник пульта дистанционного управления 1 Пульт дистанционного управления 1 Руководство по эксплуатации 1 Струйный цветной принтер 1
Характеристики:
Наименование параметра Диапазон измерений Макс.
погрешность
измерений

Сред.
статист.
погрешность

Углы установки передних колес: Углы развала колес ±8#186; ±3' ±2' Угол суммарного схождения передних колес ±5#186; ±3' ±2' Угол продольного наклона шкворня ±19#186; ±8' ±5' Угол поперечного наклона шкворня ±19#186; ±8' ±5' Максимальный угол поворота колес ±45#186; ±10' ±5' Углы установки задних колес: Углы развала колес ±8#186; ±3' ±2' Угол суммарного схождения колес задней оси ±5#186; ±3' ±2' Углы индивидуального схождения колес задней оси ±2,5#186; ±3' ±2' Углы симметрии: Угол смещения передней оси ±2,5#186; ±3' ±2' Угол смещения задней оси ±2,5#186; ±3' ±2' Угол движения ±2,5#186; ±3' ±2' Угол отклонения геометрии оси ±2,5#186; ±3' ±2'

Наименование параметра Значение Напряжение, В 220 ± 10% Частота, Гц 50/60 Диапазон крепления колесного адаптера (захвата), дюймы 12 #247; 24 Рабочая температура, °С +10 #247; +35 Потребляемая мощность, Вт 350 Масса, нетто, Кг, 280 Масса, брутто, Кг 390 Объем, м3 1,7 Количество мест в упаковке 7 Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
