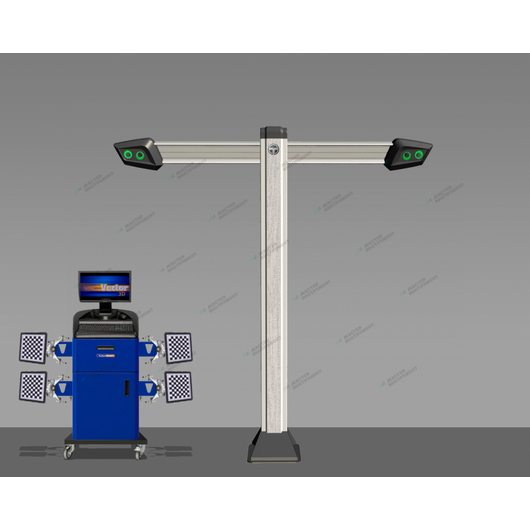

Стенд сход-развал 3D Техно Вектор 7 T7204TA

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм

Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *

Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**

* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

Модификации прибора T 7204 T A – оснащаются 4 камерами( 2x1,3Мп и 2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:
Таблицадля передней и задней оси:для передней оси (управляемые колеса):
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей




угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.


Комплектация:
Система машинного зрения 1 Компьютерная стойка T серии 1 Электронный блок 1 Мишени с градиентным рисунком 4 Самоцентрирующийся колесный адаптер (захват) 4 Стопор руля 1 Упор для тормоза 1 Поворотная платформа 2 Приемник пульта дистанционного управления 1 Пульт дистанционного управления 1 Руководство по эксплуатации 1 Струйный цветной принтер 1
Характеристики:
Наименование параметра Диапазон измерений Макс.
погрешность
измерений

Сред.
статист.
погрешность

Углы установки передних колес: Углы развала колес ±8#186; ±3' ±2' Угол суммарного схождения передних колес ±5#186; ±3' ±2' Угол продольного наклона шкворня ±19#186; ±8' ±5' Угол поперечного наклона шкворня ±19#186; ±8' ±5' Максимальный угол поворота колес ±45#186; ±10' ±5' Углы установки задних колес: Углы развала колес ±8#186; ±3' ±2' Угол суммарного схождения колес задней оси ±5#186; ±3' ±2' Углы индивидуального схождения колес задней оси ±2,5#186; ±3' ±2' Углы симметрии: Угол смещения передней оси ±2,5#186; ±3' ±2' Угол смещения задней оси ±2,5#186; ±3' ±2' Угол движения ±2,5#186; ±3' ±2' Угол отклонения геометрии оси ±2,5#186; ±3' ±2'

Наименование параметра Значение Напряжение, В 220 ± 10% Частота, Гц 50/60 Диапазон крепления колесного адаптера (захвата), дюймы 12 #247; 24 Рабочая температура, °С +10 #247; +35 Потребляемая мощность, Вт 350 Масса, нетто, Кг, 280 Масса, брутто, Кг 390 Объем, м3 1,7 Количество мест в упаковке 7 Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
